安顺综合布线网线绑扎方法

发布时间:2022-03-01 03:00:00来源:http://as.hhm8888.com/news771495.html

    安顺综合布线网线绑扎方法,综合布线是需要将语音、数据与监控设备的信号线经过统一的规划和设计,采用相同的传输媒体、信息插座、交连设备、适配器等,把这些不同信号综合到一套标准的布线中.由此可见,这种布线比传统布线大为简化,可节约大量的物资、时间和空间.在使用时,用户可不用定义某个工作区的信息插座的具体应用,只把某种终端设备(如个人计算机、电话、视频设备等)插人这个信息插座,然后在管理间和设备间的交接设备上做相应的接线操作,这个终端设备就被接入到各自的系统中了.

    每个人的都有不同的扎法,不同的工程也有不同的要求,但应该参照如下原则:

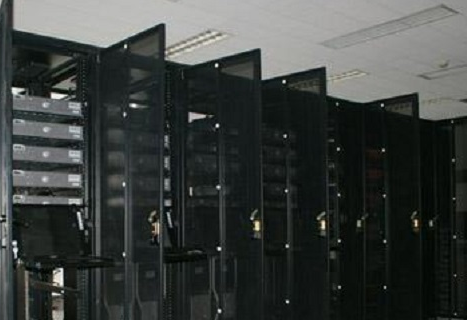

    标准化通讯机房的布局可以简化布线系统的管理,然而在变更的时候,能够保持整洁清晰的服务器、电缆、路径和空间的标签是十分重要的.

    采用开启式插座,插座大小相当于主板的九分之一(即一个子板大小),插座的一边有和主板边角相同的凹槽,盖板可以直接搭在插座边角上,从而将插座和地板固定在一起.优点:操作简单,只需简单的手工锯、螺丝刀即可轻松完成布线进度快,一般300-500点/天/人开启式插座容量大于普通插座,布线单位成本大大降低适用范围,建议所有强电采用开启式插座,部分重要弱电信息点采用开启式插座.

    在主板或盖板任意位置,开50mm圆孔,并搭配塑料走线口.弱电可以直接穿出使用,强电可以在引出后接插线板,或者引到隔断底部另接塑料面板.优点:成本低,2-3元/个穿线量大,一个孔可出5-10根线缆施工简单,普通开孔工具即可完成,进度达800-1000点/天/人适用范围:所有弱电信息点都可以采用此方式,部分强电视情况也可使用走线口.

    普通弹起式地插座在房间内任意位置根据需要将弹起式地插座固定在地面上,铺装地板过程中遇到插座时即切割地板.优点:能够使用市场上所有的弹起式地插座,容易采购,成本低.

    根据需要任意布线,不局限于地板的位置和形状.适用范围:所有强弱电信息点(只用于50mm高度地板).

    线缆走线的注意事项:

    强弱电分离,水平走线的时候强电和弱电走不同的桥架,进入机柜内是分列机柜的左右两侧.

    光铜分离,光缆和铜缆水平走线的时候也采用不同的桥架.

    不同类型的铜缆一般不捆扎在一起,不同等级的铜缆传输带宽相差几个数量级,相互干扰非常大.

    绑扎线缆时一般不采用尼龙扎带,因为它是一次性,并且压力无法释放,容易损伤线缆.*好采用Velcro的Hook-Loop扎带,一面是毛面,一面是钩面,可以粘接绑扎.如果非得使用尼龙扎带,*好拿泡棉垫在线缆的外部,再用扎带,减少线缆损伤.
